【知識】有效減小誤差!經緯儀觀測水平角之測回法
水平角

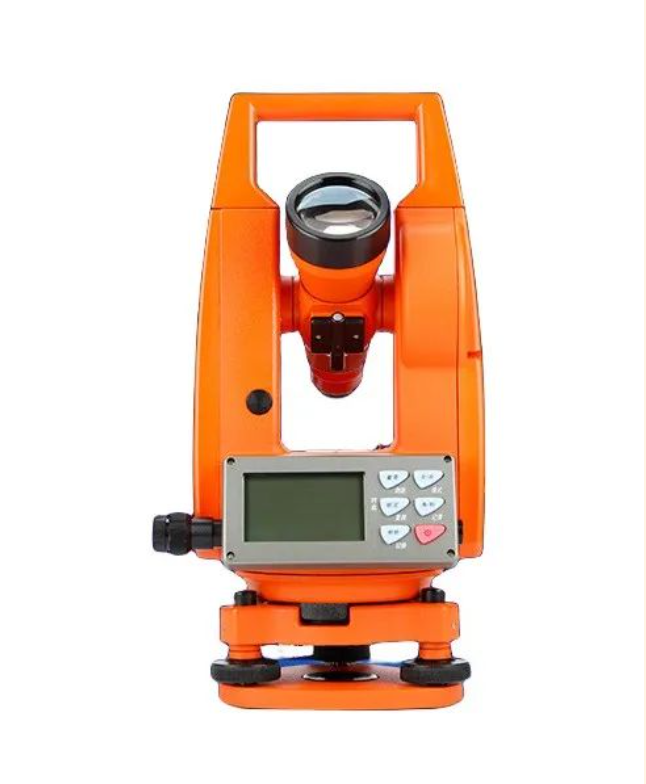

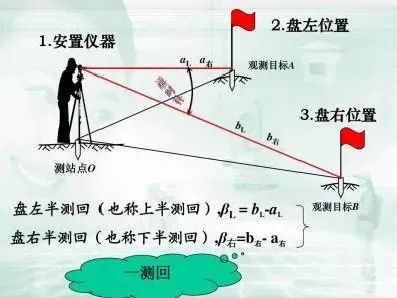

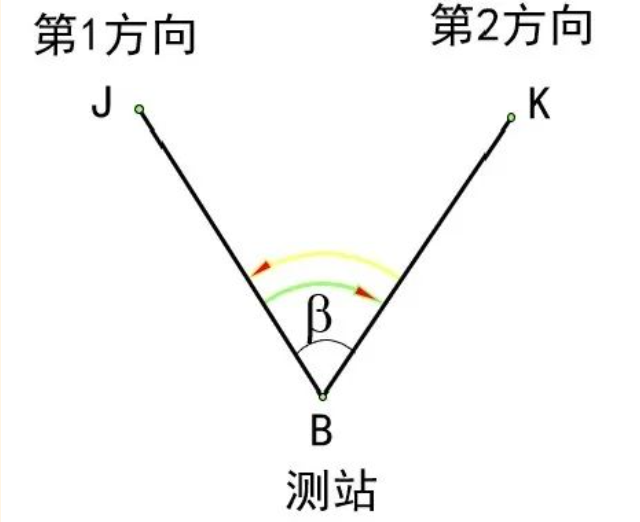

當使用經緯儀在實地觀測水平角時,為了防止錯誤和削減儀器誤差,以保證觀測的結果能達到所需的精度,必須按一定的操作程序進行觀測,其中測回法就是主要的使用方法之一。 在一個測站上,每次只觀測一個水平角時,可采用測回法。如果在一個測站上每次要同時觀測相鄰兩個或兩個以上的水平角時,可采用方向觀測法或稱為全圓觀測法。 水平角的觀測原理 同時用正鏡測量和倒鏡測量測量一個未知角就是測回法,這種方法要用盤左和盤右兩個位置進行觀測。觀測時目鏡朝向觀測者,如果豎盤位于望遠鏡的左側,稱為盤左;如果位于右側,則稱為盤右。 注意:通常先以盤左位置測角,稱為上半測回。兩個半測回合在一起稱為一測回。 測回法觀測水平角 安置儀器 在合適的位置安置經緯儀,對中、整平后,進行目鏡對光。 盤左觀察與盤右觀察 將經緯儀的豎盤處于盤左位置,使瞄準第一方向得到讀數,記為b盤左,順之間方向轉動照準部,瞄準第二方向得到讀數,記為c盤左,此為上半測回。 倒轉望遠鏡,逆時針方向轉動照準部,在盤右位置瞄準第二方向得到讀數,記為b盤右,逆時針轉動照準部,瞄準第一方向得到讀數,記為c盤右,此為下半測回。

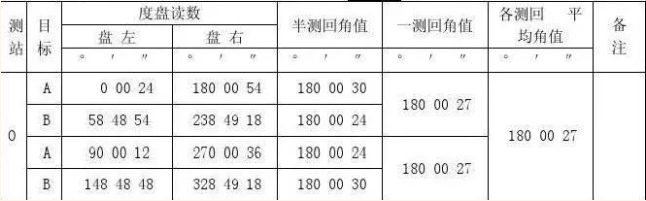

內業計算 水平角的計算與要求 在得到測量數據后,對得到的數據進行處理得到最終結果 首先計算出初始數值的半測回角,由兩次的半測回角值,得出一測回角值。 上半測回角值:β左=c盤左-b盤左 下半測回角值:β右=c盤右-b盤右 上、下半測回得到角的值的較差Δβ即為半側回差,一測回所得的水平角為:β=(β左+β右)/2
更多相關
混凝土50個必知問題,讓你全新認識混凝土
1.什么叫商品混凝土? 答:根據需方要求,用水泥、水、砂、石子、外加劑及礦物摻合料等組分按一定比例,在攪拌站經計量,攪拌后出售的并采用攪拌運輸車,在規定的時間內運至需方交貨地點的混凝土拌合物?!?..
鋼結構檢測解決方案

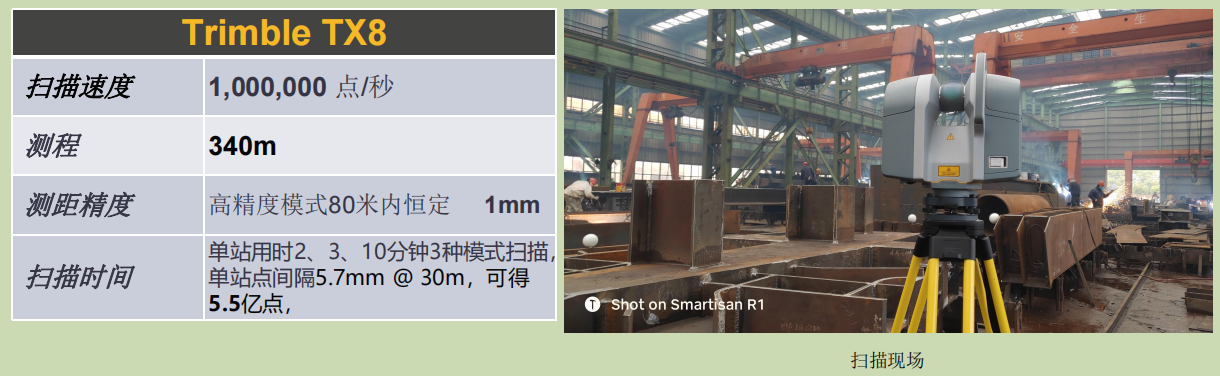

數據采集流程外業掃描現場采用布置球形目標物或平面標靶的方式來控制整個環境的拼接精度。點云處理方法共掃描7站點云數據,采用自提目標配準方法,整體拼接誤差自動計算為0.71MM。采用球形目標控制網保證數據...
【技術指南】中緯ZOOM75&ZOOM95測量機器人GeoMax Toolkit固件下載

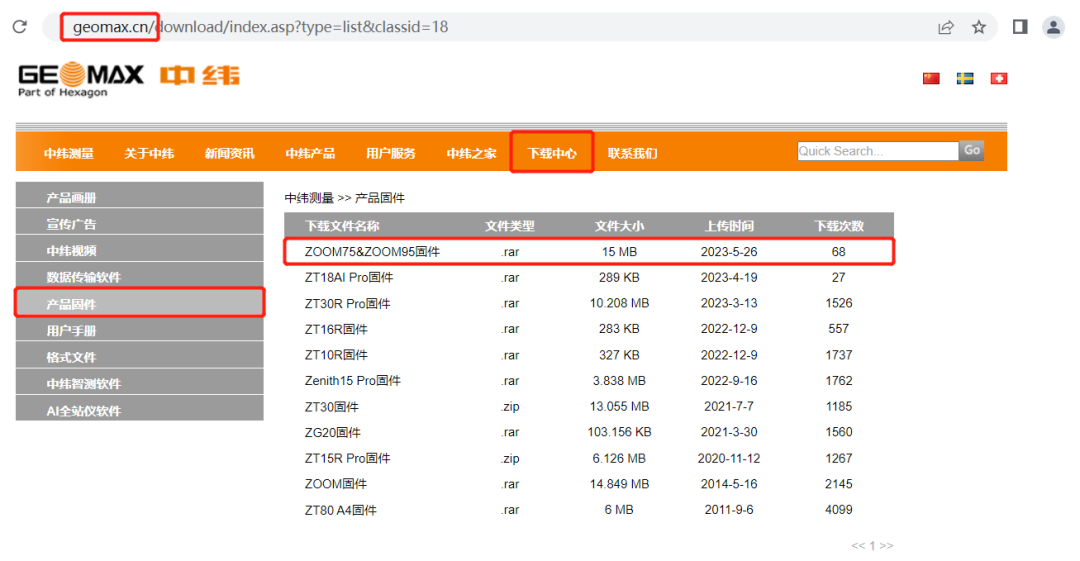

具體操作步驟講解一、準備工作進入中緯官網(www.geomax.cn),在下載中心,點擊產品固件,下載ZOOM75&ZOOM95固件。將解壓的固件(GeoMaxToolkit中文包)拷入U(xiǎn)...
中海達、北斗海達、華星三系列RTK全站儀各類操作教程視頻
中海達、北斗海達、華星三系列RTK全站儀各類操作教程視頻,本教程包含中海達旗下北斗海達、華星系列品牌各型號RTK/全站儀教程視頻,詳細內容點擊下方分類中鏈接進入。 中海達全系列RTK操作視頻全集...
RTK不固定,達不到固定解,怎么辦?
在日常測量工作中,初學測量的朋友,經常會遇到一個問題:RTK不固定,達不到固定解,怎么辦?一開始從哪些方面逐一排查? RTK在測量時,移動站收到基站差分信號后會有一個“單點”→“差分”→“浮動”...
RTK點放樣用CORS全流程
用RTK干測量,機動靈活快捷是最重要的。網絡CORS作業只需一臺主機、一個手簿、一個對中桿、一個CORS賬號,在CORS網覆蓋范圍內不用架設基站,用單移動站就可進行操作。測量設備相比以往的外掛電臺...
徠卡全站儀使用與保養Q&A

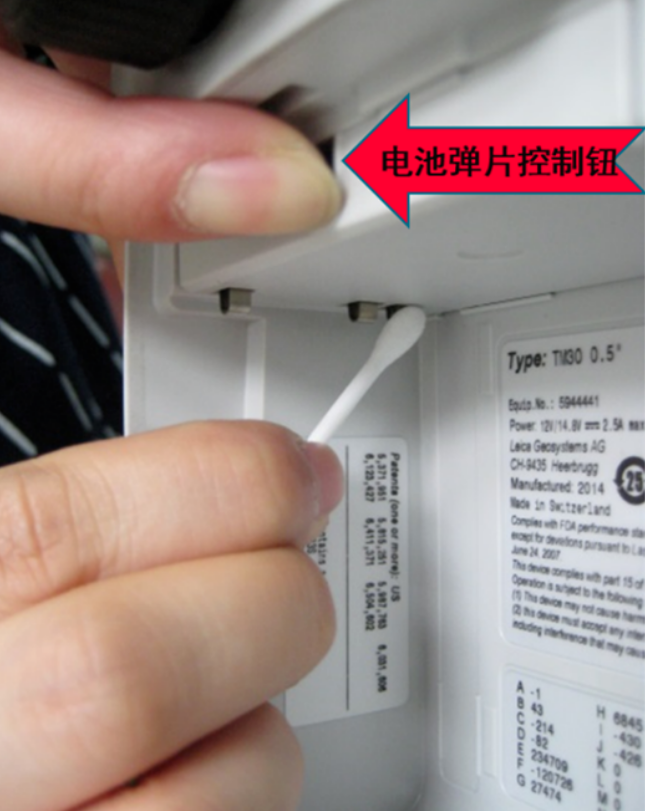

Q儀器受震動時會斷電關機,應如何處理?儀器電池彈片與電池觸點有污漬時會導致電池接觸不良,此時儀器稍受震動即會引起電池供電不穩,因此需要注意保持電池彈片與電池觸點的清潔?! ∏鍧嵎椒◤瓶?..
